Tarif outillage RASKIN
Les outils de poinçonnage RASKIN sont une condition importante pour une production
de qualité. Ces outils assurent une découpe impeccable dans des flans de matériaux et d'
épaisseurs divers. Ils sont conçus pour garantir un fonctionnement irréprochable sur les
poinçonneuses RASKIN aux performances élevées . Leur productivité et leur longévité
sont garanties par des mati'ères premières sélectionnées et par leur exécution soignée.
Les outils Raskin de dimensions et formes correspondant à la demande du cfient sont
livrables dans des délais très courts.
L'expérience et l'adaptation constante à l'évolution de la technologie du poinçonnage font
de RASKIN un "outilleur" de premier ordre qui produit à la fois les machines et l'outillage
indispensable au travail rationnel de la tôle.
La conception simple et robuste des outils permet l'équipement rapide des
poinçonneuses sans aucun préréglage. Les poinçons et matrices de forme sont munis d'une goupille qui assure leur parfait alignement et leur orientation à des angles définis .
Outre les outils de poinçonnage , il existe ,en exécution standard , des outils
d'emboutissage pour ouïes d'aération, bords tombés .etc..
Lubrification : une suspension d'huile dans un flux d'air est introduite à chaque frappe de
l'outil assurant fiabilité et longévité de fonctionnement La lubrification est un impératif sur
des poinçonneuses travaillant pendant de longues périodes à cadence soutenue.
Le dévêtissage du poinçon fonctionne avec une totale sûreté. De puissants ressorts
garantissent un parfait dégagement et une découpe nette, sans bavure ni déformation ,
même dans des flans de faible épaisseur.
Polyvalence : standard ou spéciaux, tous les outils s'appliquent parfaitement aux stations
servo-orientables.
Sécurité : la conception des outils permet à la machine utilisatrice de vérifier la présence
effective de ces outils dans les tourelles permettant un fonctionnement avec haut niveau
de sécurité.
GAMME DES OUTILS
Notre catalogue principal est divisé en plusieurs parties , pour récupérer le plan, cliquez sur le lien (
) correspondant dans le tableau.
Pour les tarifs, nous consulter.
POINCONNAGE TYPE M ( rond ou forme )
| Description | Dimensions standard | Station Tourelles | Matière Poinçon | LIEN |
| 3 M | Diamètre 0.8...3.1 mm | 35 | HSS | |
| 6 M | Diamètre 3,0...6,4 mm | 35 | HSS | |
| 20 M | Diagonale maxi 20 mm | 35 | 12% Cr | |
| 35 M | Diagonale maxi 35 mm | 35 | 12% Cr | |
POINCONNAGE TYPE OPC ( rond ou forme )
| Description | Dimensions standard | Station Tourelles | Matière Poinçon | LIEN |
| 10 OPC | Diamètre | 35 | HSS | |
| 22 OPC | Diagonale maxi 22 mm | 35 | 12% Cr | |
| 35 OPC | Diagonale maxi 35 mm | 35 | 12% Cr | |
| 60 OPC | Diagonale maxi 60 mm | 60 | 12% Cr | |
| 100 OPC | Diagonale maxi 100 mm | 100 | 12% Cr | |
POINCONNAGE TYPE OCP (rond ou forme )
| Description | Dimensions standard | Station Tourelles | Matière Poinçon | LIEN |
| 1,5/25 OCP | Diamètre | 25 | HSS | |
| 3/25 OCP | Diamètre | 25 | HSS | |
| 7/25 OCP | Diagonale maxi 6.96 | 25 | HSS | |
| 25 OCP | Diagonale maxi 25 mm | 25 | 12% Cr | |
| 1,5/35 OCP | Diamètre | 35 | HSS | |
| 3/35 OCP | Diamètre | 35 | HSS | |
| 10/35 OCP | Diagonale maxi 35 mm | 35 | HSS | |
| 35 OCP | Diagonale maxi 35 mm | 35 | 12% Cr | |
| 35 OCP-G Etroit | Diagonale maxi 35 mm | 35 | 12% Cr | |
| 35 OCP-G | Diagonale maxi 35 mm | 35 | 12% Cr | |
| 60 OCP | Diagonale maxi 60 mm | 60 | 12% Cr | |
| 100 OCP | Diagonale maxi 100 mm | 100 | 12% Cr | |
| 154 OCP | Diagonale maxi 154 | 235 | 12% Cr | |
ENCOCHAGE
| Description | Dimensions standard | Station Tourelles | Matière Poinçon | LIEN |
| 100 OEM | Diagonale maxi 71 mm | 100 | 12% Cr | |
| 100 OEC | Diagonale maxi 71 mm | 100 | 12% Cr | |
GRIGNOTAGE
| Description | Dimensions standard | Station Tourelles | Matière Poinçon | LIEN |
| 24 OGC | Diagonale maxi 24 mm | 60 | HSS (+TIN) | |
OUTILS A LAME
| Description | Dimensions standard | Station Tourelles | Matière Poinçon | LIEN |
| 25 OLP | Diagonale maxi | 25 | HSS | |
| 10,4/35 OCP | Diagonale maxi | 35 | HSS | |
| 35 OLP | Diagonale maxi | 35 | HSS | |
| 60 OLP | Diagonale maxi | 60 | HSS | |
| 100 OLP | Diagonale maxi | 100 | HSS | |
OUTILS POUR MICRO-JONCTIONS
| Description | Dimensions standard | Station Tourelles | Matière Poinçon | LIEN |
| 35 OCP/m-j | 6x32 mm | 35 | HSS | |
OUTILS A RAYON
| Description | Dimensions standard | Station Tourelles | Matière Poinçon | LIEN |
| 35 ORP | R5 / R10 | 35 | 12% Cr | |
| 35 ORP-G | R5 / R6 / R10 / R12 | 35 | 12% Cr | |
OUTILS POUR BORDS TOMBES
| Description | Dimensions standard | Station Tourelles | Matière Poinçon | LIEN |
| 25 OBP | Diamètre maxi M5 | 25 | 12% Cr | |
| 35 OBP | Diamètre maxi M5 | 35 | 12% Cr | |
OUTILS A POINTER
| Description | Dimensions standard | Station Tourelles | Matière Poinçon | LIEN |
| 25 OPP | 25 | 12% Cr | |
|
| 35 OPP | 35 | 12% Cr | |
OUTILS POUR OUIES D'AERATION
| Description | Dimensions standard | Station Tourelles | Matière Poinçon | LIEN |
| 60 OAP | 60 | 12% Cr | |
|
| 100 OAP | 100 | 12% Cr | |
JEUX DE COUPE
Les critères de précision très stricts utilisés par Raskin permettent de réaliser les jeux de coupe répondant à vos besoins et par voie de conséquence , de vous garantir une découpe parfaite.
Lors de la commande de matrices , veuillez spécifier l'épaisseur et la résistance de la matière ou , mieux , veuillez nous indiquer le jeu que vous souhaitez obtenir car vous connaissez probablement vos besoins selon l'expérience acquise avec votre poinçonneuse Raskin

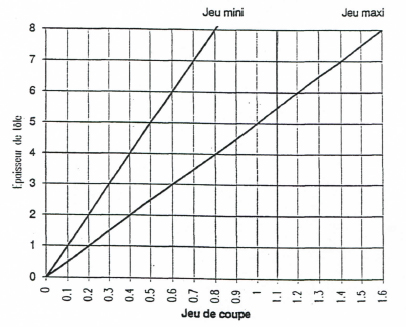

Les jeux préconisés dessous ( valeur totale du jeu ; à diviser par 2 en cas de formes asymétriques ) conviennent pour une résistance jusqu'à 400N/mm2 et ce , dans la plupart des applications.
Augmenter ces jeux de 30 à 40 % pour l'inox.
AFFÛTAGE
Un des gros avantages des outils Raskin réside dans la longueur d ' affûtage importante. garante d'une grande durée de vie.
MATIERE
Les matières utilisées en standard sont données en début de tableau
Pour toute modification, n ' hésitez pas à nous contacter
TABLE POUR LA DETERMINATION DES NO. ARTICLES 35 OBP
VOUS TROUVEREZ ICI LA TABLE EN TELECHARGEMENT
DOUILLES ET REDUCTIONS POUR MACHINES RASKIN DEMANDER LE PRIX !
POUR TELECHARGER LE TABLEAU C'EST ICI
